玻璃棉板是一種常見(jiàn)的應(yīng)用于建筑外墻的保溫材料，并且在行業(yè)中得到了良好的口碑，當(dāng)然這與其保溫性能優(yōu)、防水性能優(yōu)、回彈能力強(qiáng)等特點(diǎn)是分不開(kāi)的，下面是焦作巖棉板廠家為大家總結(jié)的一些關(guān)于焦作玻璃棉板性能分析方法及性能特點(diǎn)，大家可以了解一下。
　　

　　一、玻璃棉板的性能分析

　　

　　1、強(qiáng)度分析

　　
　　以下是對(duì)4個(gè)玻璃棉板裸板進(jìn)行了垂直拔拉及壓縮試驗(yàn)，結(jié)果見(jiàn)表1。隨著密度增加，玻璃棉板的垂直抗拉能力以及壓縮能力均有所提高。

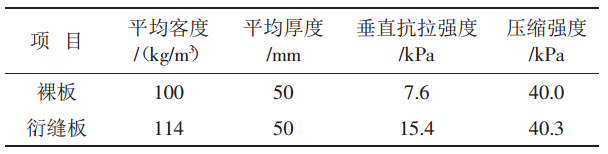

　　由表1可見(jiàn)，由于提高玻璃棉板密度有限制，因此為提高玻璃棉板強(qiáng)度，依照玻璃棉板經(jīng)緯方向，選擇高強(qiáng)度纖維進(jìn)行縫制的方法進(jìn)行。結(jié)果證實(shí)，該方法有效可行，結(jié)果見(jiàn)表2，可見(jiàn)在垂直于板面方向衍縫板的抗拉強(qiáng)度提高到15.4 kPa。

　　2、不燃性分析

　　
　　玻璃棉板的優(yōu)勢(shì)在于其應(yīng)用在建筑外保溫滿足不燃性，可確保燃燒等級(jí)在A1級(jí)，然而玻璃棉板的不燃性與制造過(guò)程的施膠量密切相關(guān)，施膠量必須合適，過(guò)低則會(huì)降低玻璃棉板強(qiáng)度，過(guò)高則降低不燃性。通過(guò)多次試驗(yàn)驗(yàn)證，當(dāng)施膠量為9%時(shí)，玻璃棉板強(qiáng)度滿足要求，且符合相關(guān)規(guī)定的A級(jí)指標(biāo)，即：△T=15 ℃，△m=12.3%，t1=0。
　　

　　3、耐候性分析

　　
　　玻璃棉板外保溫系統(tǒng)模型通過(guò)養(yǎng)護(hù)到規(guī)定齡期，需要進(jìn)行3個(gè)程序，即：瓷磚飾面、裝飾砂漿飾面、涂料飾面。在經(jīng)歷熱/雨周期80次循環(huán)并靜置48 h后，再經(jīng)歷熱/冷周期5次循環(huán)，觀察系統(tǒng)表面情況，結(jié)果見(jiàn)表3可知該玻璃棉板外保溫系統(tǒng)的耐候性符合標(biāo)準(zhǔn)需求。

　　4、抗風(fēng)壓分析

　　

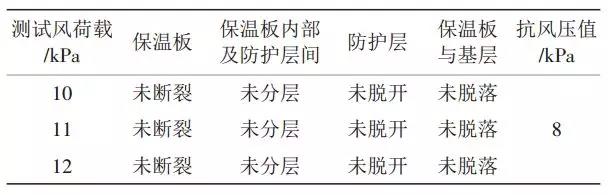

　　參考項(xiàng)目設(shè)計(jì)的較大負(fù)荷風(fēng)載設(shè)計(jì)值，降低2 kPa，進(jìn)行循環(huán)加壓，加壓頻率為1 kPa，直至棉板保溫系統(tǒng)破壞。試驗(yàn)結(jié)果見(jiàn)表4，可見(jiàn)該玻璃棉板外墻外保溫系統(tǒng)抗風(fēng)壓滿足要求。

　　5、吸水量分析

　　具體測(cè)試方法為用天平稱量試樣，然后，將試樣抹面砂漿的面朝下平穩(wěn)放入室溫水中，深度為抹面層厚度。浸入水中的面完全潤(rùn)濕，浸泡24 h后取出，用濕毛巾迅速擦去試樣表面水分，稱重，并計(jì)算浸泡吸水量。測(cè)試結(jié)果為玻璃棉板外墻外保溫系統(tǒng)飾面層吸水量為257 g/（m2?24 h），無(wú)飾面層吸水量為450 g/（m2?24 h）。符合相關(guān)準(zhǔn)低于500 g/（m2?24 h）的規(guī)定。
　　

　　6、抗沖擊分析

　　
　　具體方法為采用自由落體沖擊方法，利用鋼球在1.02 m高度做自由落體沖擊試樣保護(hù)層，沖擊間距要低于100 mm，鋼球質(zhì)量為1000 g，試樣層水平放置在光滑剛性底板處。判斷標(biāo)準(zhǔn)為沖擊點(diǎn)及周圍開(kāi)裂次數(shù)，實(shí)驗(yàn)結(jié)果為，沖擊10次開(kāi)裂2次。結(jié)果符合標(biāo)準(zhǔn)要求沖擊10次，開(kāi)裂次數(shù)低于4次的要求。
　　

　　7、耐凍融分析

　　
　　測(cè)試方法為凍融試驗(yàn)每次進(jìn)行24 h，循環(huán)測(cè)試30次。試驗(yàn)進(jìn)行前，需要將玻璃棉板抹面層朝上浸潤(rùn)在溫度為20 ℃的自來(lái)水中，浸泡時(shí)間8h。然后將抹面層浸入-20 ℃的冰箱中冷凍16h。對(duì)每3次循環(huán)后觀察試樣的裂縫、脫落等情況，并進(jìn)行記錄。試驗(yàn)結(jié)束后對(duì)狀態(tài)進(jìn)行調(diào)節(jié)，調(diào)節(jié)時(shí)間為7 d，然后檢測(cè)拉伸粘度強(qiáng)度。實(shí)驗(yàn)結(jié)果見(jiàn)表5。

　　二、玻璃棉板的性能特點(diǎn)

　　
　　經(jīng)過(guò)以上對(duì)玻璃棉板的性能分析，可以得出玻璃棉板從設(shè)計(jì)角度分析具有連接安全可靠、高性能材料、保溫性能優(yōu)、防水性能優(yōu)、變形能力強(qiáng)等特點(diǎn)。
　　

　　1、連接安全可靠

　　
　　經(jīng)預(yù)處理，可增強(qiáng)玻璃棉板強(qiáng)度、防水性和耐堿性；經(jīng)雙層增強(qiáng)網(wǎng)、錨栓、托架等增強(qiáng)外墻保溫連接機(jī)械強(qiáng)度；經(jīng)柔性找平砂漿、保溫板界面處理，提高操作安全性；節(jié)點(diǎn)設(shè)計(jì)必須滿足體系構(gòu)造。
　　

　　2、高性能材料

　　
　　聚合物粘結(jié)砂漿、專用界面劑、柔性找平砂漿等與玻璃棉板配套使用。其中專用界面劑滿足防水、增強(qiáng)作用；柔性找平砂漿滿足保溫補(bǔ)償和找平作用，使用這些高性能配套材料，可以增長(zhǎng)玻璃面板的使用壽命。
　　

　　3、保溫性能優(yōu)

　　
　　導(dǎo)熱系數(shù)為0.033  W/（m?K）的外保溫用玻璃棉板與導(dǎo)熱系數(shù)為0.06 W/ （m?K）的柔性找平保溫砂漿復(fù)配使用，可以有效確保整個(gè)系統(tǒng)的保溫性能。此外，柔性保溫找平砂漿還可以很好處理玻璃棉板無(wú)法處理的部位，也可用于補(bǔ)充保溫和阻斷隔熱作用。
　　

　　4、防水性能優(yōu)

　　
　　玻璃棉保溫板材料屬于A級(jí)不燃物，使得整個(gè)系統(tǒng)具有較好的防火性能；玻璃棉板的彈性優(yōu)良、回彈率高，且該系統(tǒng)采用2層耐堿玻纖網(wǎng)格布，使整個(gè)系統(tǒng)抗沖擊性能優(yōu)良。
　　

　　5、回彈能力強(qiáng)

　　
　　玻璃棉板柔性變形量大，抵抗外界變形能力強(qiáng)；在外力和外界環(huán)境作用下，變形量小，且變形后回彈能力強(qiáng)，因此能很好保證系統(tǒng)穩(wěn)定耐久性。此外，系統(tǒng)屬于柔性漸變、逐層釋放應(yīng)力的系統(tǒng)，因此抗裂性能優(yōu)良。
　　
　　以上對(duì)焦作玻璃棉板性能分析方法及性能特點(diǎn)進(jìn)行了簡(jiǎn)單的講解，經(jīng)過(guò)對(duì)玻璃棉板的強(qiáng)度、不燃性、耐候性等的實(shí)驗(yàn)分析，可得出玻璃棉板具有連接安全可靠、保溫性能優(yōu)、防水性能優(yōu)等特點(diǎn)。洛陽(yáng)市易圓保溫材料有限公司生產(chǎn)的玻璃棉板質(zhì)量?jī)?yōu)異，各項(xiàng)性能均符合相關(guān)標(biāo)準(zhǔn)，大家可以放心選擇，歡迎您隨時(shí)留言或致電咨詢。
